ALIMENTACION: LINEA DE ESFERAS ALIMENTARIAS



PLANTA PILOTO PARA FORMACION DE ESFERAS ALIMENTARIAS

Modelo: LFEA-100



















CARACTERISTICAS:

  • Dimensiones planta piloto: 4.500x5.500x1.800 mm. (LxAxH).
  • Posibilidad de fabricar esferas sólidas o rellenas de líquido.

OFRECEMOS:

  • LA VENTA DE LA PLANTA PILOTO DE FABRICACIÓN, ampliable según necesidad.
  • LA TECNOLOGIA DE FABRICACIÓN, con el asesoramiento técnico necesario.
  • EL PROYECTO PARA OBTENER LA SUBVENCIÓN y así financiar la inversión.

CINTAS TRANSPORTADORAS



CINTA TRANSPORTADORA

Modelo: CT-800





















CARACTERISTICAS:

  • Dimensiones: 6000x800x950 mm (LxAxH).
  • Equipo motriz formado por moto-reductor de 1,5 hp.
  • Bases regulables construidas en poliamida reforzada.
  • Rodillos de tracción fundidos de goma para una mejor tracción.
  • Cuerpo de chapa y estructura en tubo cuadrado.
  • Construida integramente en acero inoxidable.

DOSIFICADORAS



Modelo: SDP-6























CARACTERISTICAS:

  • Dimensiones: 5000x1200x2070 mm. (LxAxH)
  • Limpieza automática del tarro por aire a presión filtrado y exento de aceite.
  • Dosificador de seis pistones regulables en carga desde 15 gr hasta 1000 gr.
  • Pistones con valvulas antigoteo independientes.
  • Apretador de colmo regulable.
  • Depósito de carga con batidor y capacidad para 50 litros.
  • El sistema de carga para envase vacio será lineal.
  • Tensión 380 V.

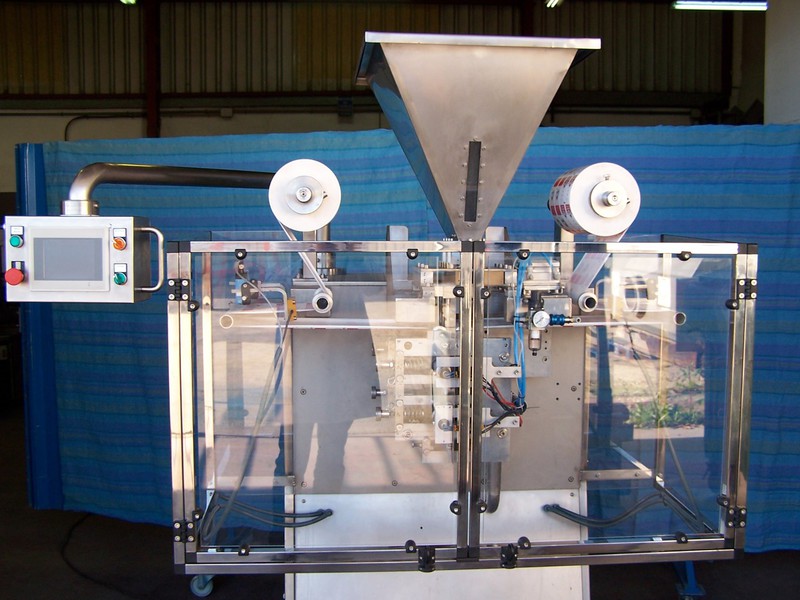

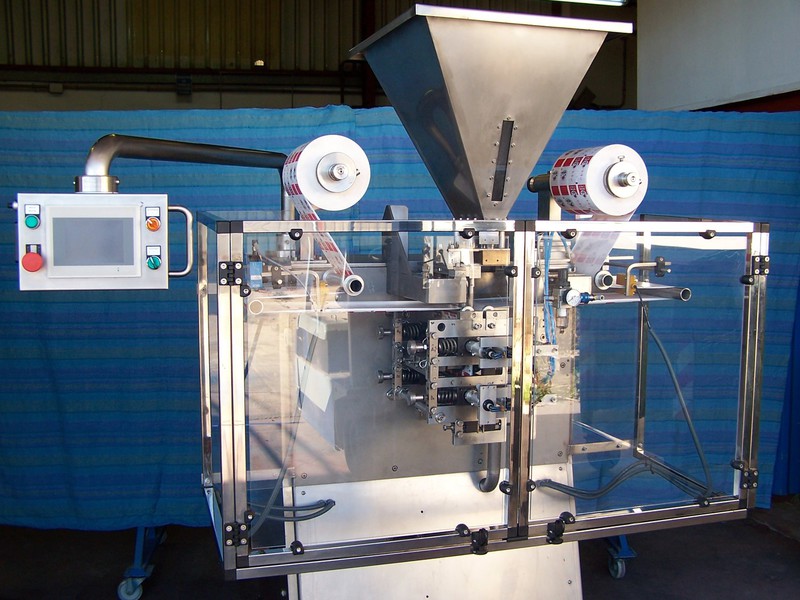

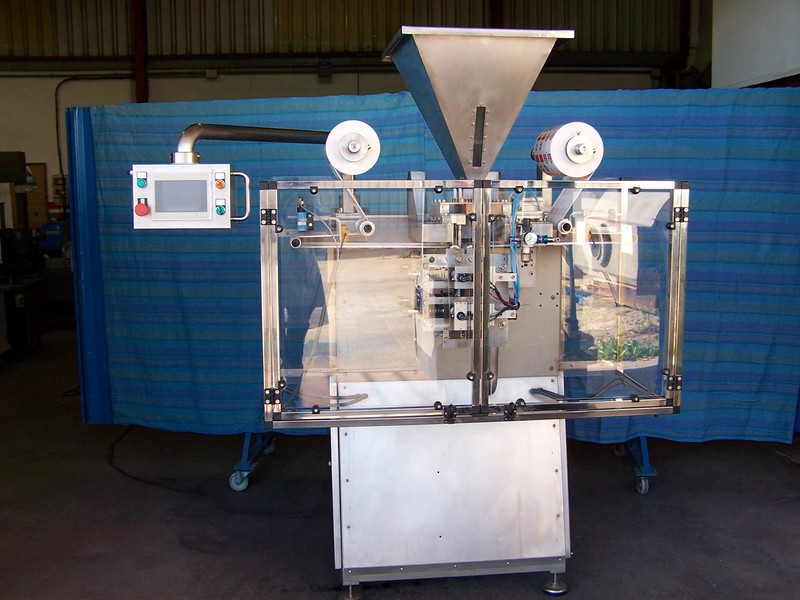

Modelo: DE200-4P

























CARACTERISTICAS:



  • Doble bobina de ancho 200 mm, con regulación independiente.
  • Depósito para carga de producto de 50 litros.
  • Sistema de carga volumétrica y regulable de 10-50 ml.
  • Posibilidad de envasar desde un sobre de ancho 200 mm.,  a cuatro sobres simultaneamente de ancho 50 mm.
  • Contro de funcionamiento a través de su pantalla táctil de 5,7".
  • Preparada para envasar producto en polvo-grano-hoja.



Modelo: TR-1C























CARACTERISTICAS:

  • Dimensiones: 3000x600x950 mm. (LxAxH)
  • Construida integramente en Ac. Inox-304.
  • Cuatro cabezales de dosificado volumétricos.
  • Cierre de envase de plástico por ultrasonidos.
  • Alimentación de envase manual y expulsión automática.
  • Cuadro electrico centralizado con automata programable.





Modelo: DM2P































CARACTERÍSTICAS:

  • Dos pistones de precarga y descarga directa.
  • Mangueras de aspiración directas a depósitos de almacenamiento.
  • Selector de posición para limpieza automática.
  • Controlador digital de piezas y selector de cargas.
  • Accionamiento por pedal.
  • Posibilidad de variar electrónicamente la velocidad de carga.





Modelo: DT-6P























 CARACTERISTICAS:

  • Dimensiones: 3000x800x950 mm. (LxAxH)
  • Construida integramente en Ac. Inox-304.
  • Seis pistones con válvulas de accionamiento neumático.
  • Depósito acumulador de 40 litros.
  • Taponador con estrella de avance.
  • Alimentación de tapones con vibrador posicionador.
  • Cuadro eléctrico centralizado con autómata programable.





Modelo: DL-1P































 CARACTERISTICAS:

  • Pistón de 0-50 cc.
  • Depósito de 100 l., con removedor de velocidad variable.
  • Posibilidad de cambio de formato.
  • Apretador neumático para las esponjas.





Modelo: D3BM























CARACTERISTICAS:

  • Cubeta en Ac. Inox. con tapa de 510x200x250 mm. (LxAxH)
  • Montamos tres bombas de silicona de accionamiento manual.
  • La tapa incorpora tres palancas para accionar las bombas.
  • Tubos de aspiración para bolsas de 3 y 5 Kg.





Modelo: LE-1

























CARACTERISTICAS:

  • Tolva de alimentación producto con capacidad de 200 l.
  • Zona de envasado cabinada, con sistema de seguridad en puertas.
  • Zona de pesaje electrónico mediante celulas de carga.
  • Zona de descarga producto neumática e independiente del pesaje.
  • Vibrador de envases.
  • Cuadro electrico centralizado con autómata programable y pantalla tactil.





LLENADORA LINEAL

















CARACTERISTICAS:

  • Construida integramente en Ac. Inox-304.
  • Regulable para distintos formatos Dmax.: 200 mm y Hmax.: 290 mm.
  • Cinta de alimentación de envase vacio.
  • Cinta dosificadora con regulación de carga en anchura y altura.
  • Vibrador para regular el nivel de llenado en el envase.
  • Cinta de recogida para sobrante y retorno a elevador.
  • Elevador de carga hacia la cinta dosificadora.
  • Opcionalmente se puede montar un dosificador de liquido de gobierno.





Modelo: DP-7P































CARACTERISTICAS:

  • Construido integramente en Ac. Inox-304
  • Dimensiones 2000x750x900 (LxAxH).
  • Depósito de alimentación presurizado de 50 L.
  • Detección de principio y final de pieza mediante fibra óptica.
  • Alimentación de aire através de compresor exento de aceite y con deposito acumulador.
  • Sonda de nivel para despresurizar automáticamente el depósito.



DETECTOR DE VACIO



DETECTOR DE VACIO PARA TAPAS

Modelo: DVT-500















 CARACTERISTICAS:

  • Construido integramente en Ac. Inox-304
  • Columna de elevación para su regulación de altura.
  • Detector de contacto con base de APM para contacto tapa.
  • Sistema neumático con bandeja para descarte envase defectuoso.





DISCO PULMON



DISCO PULMON

Modelo: DP-800





















CARACTERISTICAS:

  • Construido en Ac. Inox-304.
  • Dimensiones 800x800x950 (LxAxH).
  • Cuadro electrico centralizado con variador de frecuencia.



DESBOBINADORA DE CHAPA



DESBOBINADORA DE CHAPA

Modelo: TR-1C

















CARACTERISTICAS:

  • Dimensiones 1200x1700x1750 mm (LxAxH).
  • Carga máxima aproximada 5.000 Kg.
  • Construida íntegramente en ac. F-111 con acabado pintura termolacada.
  • Equipo motriz formado por Moto-Reductor de 3 Hp.
  • Cuadro Eléctrico centralizado.
  • Protección perimetral con malla electrosoldada y micros en puerta.



ELEVADORES

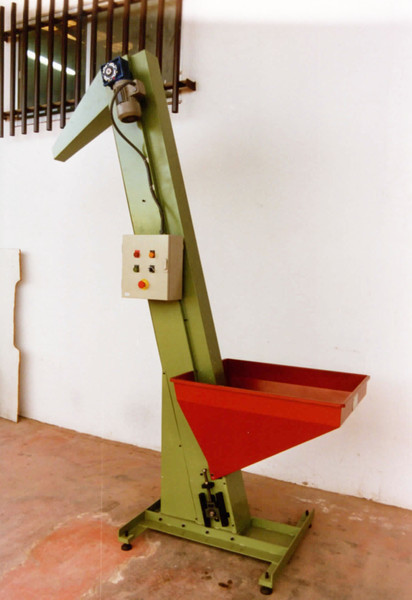

ELEVADOR DE BANDA RECTA CON CANGILONES

Modelo: EBC-600















CARACTERISTICAS:

  • Dimensiones 1200x600x800 mm. (LxAxH)
  • Bases regulables.
  • Cuerpo de chapa y patas de tubo cuadrado.
  • Equipo motriz formado por moto-reductor de 0,5 hp.





ELEVADOR DE GLOBOS

Modelo: EG-600























CARACTERISTICAS:

  • Dimensiones 4400x600x2740 mm. (LxAxH)
  • Construido en Ac. Inox-304.
  • Banda de transporte con tacos de carga transversales.
  • Equipo motriz formado por moto-reductor de 2 hp.
  • Cuadro Eléctrico centralizado.





ELEVADOR DE TAPONES DE PLASTICO

Modelo: ET-120























CARACTERISTICAS:

  • Dimensiones H. alimentación: 1200 - H. Descarga: 2000 - Ancho: 800
  • Construido integramente en Ac. F-111, acabado en pintura termolacada.
  • Tolva alimentación con capacidad de 120 litros.
  • Sistema elevación con banda y cangilones electrosoldados.
  • Control de nivel para su puesta en marcha.
  • Equipo motriz formado por moto-reductor de 0,5 hp.
  • Cuadro electrico centralizado.





ELEVADOR NEUMATICO DE TAPONES

Modelo: ENT-120





















CARACTERISTICAS:

  • Dimensiones 1000x500x1200 mm (LxAxH).
  • Construido integramente en Ac. Inox-304.
  • Tolva de alimentación de tapones con capacidad de 120 Litros.
  • Impulsión regulable mediante ventilador centrifugo de alta presión.
  • Dosificación de tapones mediante sistema de vibración.

ETIQUETADORAS



ETIQUETADORA CON ENFARDADOR LATERAL REGULABLE EN INCLINACION

Modelo: ETI-1C-E30-MA

















CARACTERISTICAS:

  • Cabezal autoadhesivo con pie telescópico regulable en altura.
  • Enfardador superior para envase plano.
  • Altura máxima de etiqueta 140 mm.
  • Separador de envase de tope neumático.

ETIQUETADORA CON DOS CABEZALES PARA BOTE CUADRADO Y REDONDO

Modelo: ETI-2C-PAP EL20 R/C

















CARACTERISTICAS:

  • Dos cabezales autoadhesivos con pie telescópico regulable en altura.
  • Enfardador superior para envase plano.
  • Enfardador lateral para envase redondo.
  • Altura máxima de etiqueta 140 mm.
  • Separador de tope neumático para envases.

LAVADORAS



LAVADORA DE BARRILES DE PLASTICO

Modelo: LB-600













CARACTERISTICAS:

  • Dimensiones 4000x1000x1500 mm (LxAxH).
  • Construida integramente en Ac. Inox-304.
  • Sistema de limpieza con cepillos de neylon y agua a presión.
  • Deposito acumulador de 300 Litros.
  • Depósito plástico para lavado con detergente.
  • Recogidas de agua al exterior.
  • Regulación de los tiempos de Lavado y Enjuagado.
  • Cuadro eléctrico de poliester centralizado.

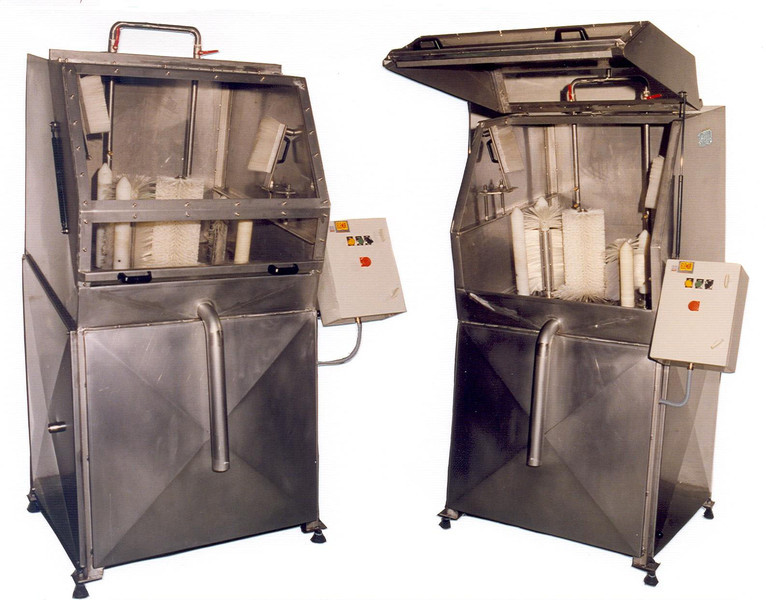

LAVADORA DE GARRAFAS DE PLASTICO

Modelo: LG-DOBLE

















CARACTERISTICAS:

  • Dimensiones 1000x1000x1800 mm (LxAxH).
  • Construida integramente en Ac. Inox-304.
  • Sistema de limpieza con cepillos de neylon y agua a presión.
  • Depósito acumulador de 50 Litros.
  • Recogida de aguas al exterior.
  • Puerta de accionamiento hidraúlico.
  • Cuadro eléctrico de poliester centralizado.





LAVADORA-ESCURRIDORA PARA GLOBOS DE LATEX

Modelo: LE-50





















CARACTERISTICAS:

  • Dimensiones 2560x1680x3000 mm (LxAxH).
  • Capacidad de carga: 50 Kg.
  • Estructura en Ac. Inox-304, bombo y balsa en Inox-316.
  • Sistema de elevación hidraúlico.
  • Equipo motriz formado por moto-reductor de 1,5 Hp.
  • Cuadro eléctrico centralizado, con variador, autómata y control ºC.





MANIPULADOS INDUSTRIALES



LINEA DE INSPECCION PARA GLOBOS DE LATEX

Modelo: LG-600

















CARACTERISTICAS:

  • Construida integramente en Ac. Inox-304.
  • Elevador de alimentación con tolva de 1 m3 y regulador de colmo.
  • Doble cinta de inspección para repaso de ambas caras.





LINEA FORMADORA DE CUBRES

Modelo: FC-790

















CARACTERISTICAS:

  • Sistema de doble cinta para alimentación de cartones.
  • Pegado de cartón-malla mediante encolador electrónico.
  • Distribuidores de aire para secado orientables y con regulacion de caudal.
  • Sistema de corte mediante cuchillas modulares.
  • Apilado automático con pulmón de retención para paquetes.
  • Cuadro electrico centralizado con autómata programable, pantalla táctil, variadores de velocidad, control de temperatura y contador digital.





FORMADORA DE MOCHOS PARA FREGONA

Modelo: FM-DOBLE CABEZAL























CARACTERISTICAS:

  • Dimensiones 5035x1890x2155 mm (LxAxH).
  • Construida en Ac. F-111, acabado pintura termolacada.
  • Producción: 1.400 Ud/h.
  • Posibilidad de trabajar con dos tipos de material a la vez.
  • Preparada para bayeta e hilo de algodón. Opcional soporte desbobinado de hilo.
  • Doble bobina por cabezal, con freno y centraje mecánico.
  • Doble alimentador-posicionador para grapas y hembra roscada.
  • Sistema de corte mediante discos de Ac. Inox.
  • Avance nuemático para el corte del mocho terminado.





ALIMENTADOR DE CARTONES

Modelo: AC-2C

















CARACTERISTICAS:

  • Sistema de alimentación neumático.
  • En el proceso alimenta y dobla el extremo del cartón.
  • Dispone de doble cargador de cartón.
  • Preparado para adaptarlo a las máquinas de FLOW-PACK.





LINEA PARA FORMACION DE ESPONJA LIMPIACALZADO

Modelo: LFE-3000



















CARACTERISTICAS:

  • Dimensiones 3000x1150x950 mm (LxAxH).
  • Pulmones de alimentación para tapas y esponjas con mirilla nivel.
  • Transportador de cadena de charnela con ejecución especial para adaptar las piezas a transportar.
  • Pegado de esponja mediante equipo de inyección de cola electrónico.
  • Dosificador de pistón regulable para silicona de 0-50 gr.
  • Equipo eléctrico en cuadro centralizado con autómata programable.





RETRACTILADOR DE PRECINTO DE GARANTIA

Modelo: RP-3700













CARACTERISTICAS:

  • Generador de calor marca LEISTER 3350/3700 W.
  • Columna de 500 para regulación de altura.
  • Doble cámara con aislamiento térmico.
  • Opcionalmente se puede suministrar con transportador de 1500 mm.





MAQUINAS DE VACIO



MAQUINA DE VACIO

Modelo: MV-100



















CARACTERISTICAS:

  • Dimensiones interior cubeta 700x400x350 mm (LxAxH).
  • Bomba de vacio de 40 m3/h.
  • Válvula de seguridad para regular presión de vacio.
  • Apertura hidraúlica de la tapa superior.
  • Cuadro de maniobra con posibilidad de regular tiempo o presión de vacio.
  • Ruedas con freno para desplazar máquina.
  • Peso neto: 235 Kg.



MEZCLADORAS



MEZCLADOR DE PRODUCTO EN POLVO

Modelo: MP-200















CARACTERISTICAS:

  • Sistema de mezcla mediante doble bidón desmontable.
  • Chasis construido en Ac. F-111 y bidones en Ac. Inox-304.
  • Bidones de 100 L., de capacidad cada uno.
  • Posibilidad de giro manual para proceder a la descarga.
  • Equipo motriz formado por moto-reductor de 2 Hp.





MESAS HIDRAULICAS

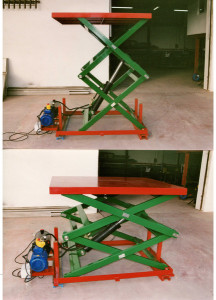

MESA HIDRAULICA

Modelo: MH-1000





















CARACTERISTICAS:

  • Mesa de 1500x1200 mm.
  • Carga máxima de 1.000 Kg.
  • Altura de Elevación de 1.500 mm.
  • Sistema de elevación hidraúlico.

SEPARADOR DE PEPITAS DEL CABELLO DE ANGEL



SEPARADOR DE PEPITAS

Modelo: SPCA-1000





















CARACTERISTICAS:

  • Dimensiones 3500x600x1500 mm. (LxAxH)
  • Construida íntegramente en Ac. Inox-304.
  • Incorpora cinta de inspección de ancho 600 mm.
  • Equipo motriz formado por moto-reductor de 1,5 hp.
  • Cuadro eléctrico centralizado con variador de velocidad.

TAPONADORAS



TAPONADORA DE CUBOS

Modelo: TC-5

















CARACTERISTICAS:

  • Dimensiones 3000x700x1500 mm (LxAxH).
  • Construida integremente en Ac. Inox-304.
  • Sistema de cargador electroneumático para las tapas.
  • Alimentación de envase por cinta de charnela termoplastica de 150 mm.
  • Sistema de cierre tapa por rodillo.
  • Cuadro eléctrico centralizado.





TAPONADOR DE PRESION PARA CORCHO

Modelo: TP-1C





















CARACTERISTICAS:

  • Dimensiones 1000x1000x1750 mm (LxAxH).
  • Alimentación de tapones mediante vibrador-posicionador regulable.
  • Construida integramente en Ac. Inox-304.
  • Equipo motriz formado por Moto-Reductor de 1 Hp.
  • Cuadro eléctrico centralizado.





TAPONADOR DE PRESION PARA TAPA DE PLASTICO

Modelo: TP-1















CARACTERISTICAS:

  • Alimentador-posicionador de tapas electromagnético.
  • Sistema neumático para entrega de tapas.
  • Sistema de taponádo mediante cilindro neumático.
  • El taponador se puede fabricar independiente del posicionador.
  • Equipo electro-neumático centralizado.





TAPONADOR DE PRESION

Modelo: TP-1C



















CARACTERISTICAS:

  • Dimensiones 1000x200x500 mm (LxAxH).
  • Construida integramente en Ac. Inox-304.
  • Montada sobre guía telescópica para su regulación de altura.
  • Sistema de presión neumática con regulador.
  • Cuadro eléctrico centralizado.





TAPONADOR DE ROSCA CON CARGADOR DE COLUMNA

Modelo: TR-1



















 CARACTERISTICAS:

  • La alimentación del cargador de columna será manual.
  • El sistema de roscado será neumático con regulación de presión.
  • Todo el sistema será regulable en sentido vertical.
  • Dispondrá de paradas de tope neumático para las dos etapas.





TAPONADOR DE ROSCA

Modelo: TR-1C

















 CARACTERISTICAS:

  • Sistema de roscado neumático, con regulador de presión.
  • Cilindro con detector para la parada previa al roscado.
  • Sistema de bloqueo tarro, para evitar que gire en el proceso de roscado.
  • Todos los anclajes regulables.





TRITURADORAS



TRITURADOR PARA PESCADO CONGELADO

Modelo: TPC-500























CARACTERISTICAS:

  • Dimensiones 800x800x1200 mm (LxAxH).
  • Construida integramente en Ac. Inox-304.
  • Equipo motriz formado pro moto-reductor de 7,5 Hp.
  • Cuadro eléctrico de poliester centralizado.

Contacto

Tecnodiseño Murciano

Avenida de Lorquí 36

30562 Ceutí

968-692733



Consulte nuestros productos y servicios



Si lo desea, también puede ponerse en contacto con nosotros a través de nuestro formulario de contacto.

Horario

De Lunes a Viernes

Mañanas de 8 - 14 h.

Tardes de 16 - 18,30 h.

Tecnodiseño Murciano en redes sociales

Versión para imprimir Versión para imprimir | Mapa del sitio
© Tecnodiseo Murciano
